帶你深度了解板式換熱器設備原理、日常操作維護、清洗小知識

板式換熱器是數據中心、暖通空調、制冷冷卻、能源電力、鋼鐵冶金、石油化工、食品醫藥、新能源光伏、電子半導體、船舶海工及環保處理等行業用于各類工藝加熱冷卻的核心設備，而且日常的操作和維護相對簡單，下面讓我們一起了解如何讓換熱器設備長期穩定運行，保障工藝的穩定和安全。

板式換熱器的核心工作原理是熱量傳遞實現熱交換，利用兩種（或多種）溫度不同的流體，在密閉的板片流道中流動，通過板片（導熱介質）實現熱量的間接交換—— 高溫流體釋放熱量，低溫流體吸收熱量，最終使目標流體達到預期溫度，且不發生直接接觸、不混合，通過控制系統實現溫度和工藝的穩定高效的過程。板片表面有波紋設計（增大換熱面積），多片板片疊加夾緊，形成兩個獨立流道，分別通入高溫流體和低溫流體（流向通常相反，提升換熱效率）；熱量傳遞：高溫流體流經流道時，熱量通過導熱性良好的板片（多為不銹鋼等材質）傳導至另一側；溫度變化：低溫流體吸收板片傳遞的熱量，溫度升高；高溫流體釋放熱量后，溫度降低，最終兩種流體完成熱量交換，分別達到工藝所需溫度后排出。

Tips：其高效換熱的關鍵是板片的大換熱面積、流體的合理流速，以及板片波紋帶來的流體湍流效果，能大幅提升熱量傳遞效率，傳熱性能是傳統管式結構的3-5倍，結構緊湊重量是傳統管式的1/3，這也是其廣泛應用于工業生產、暖通空調、能源化工、制冷換熱等領域的核心優勢。

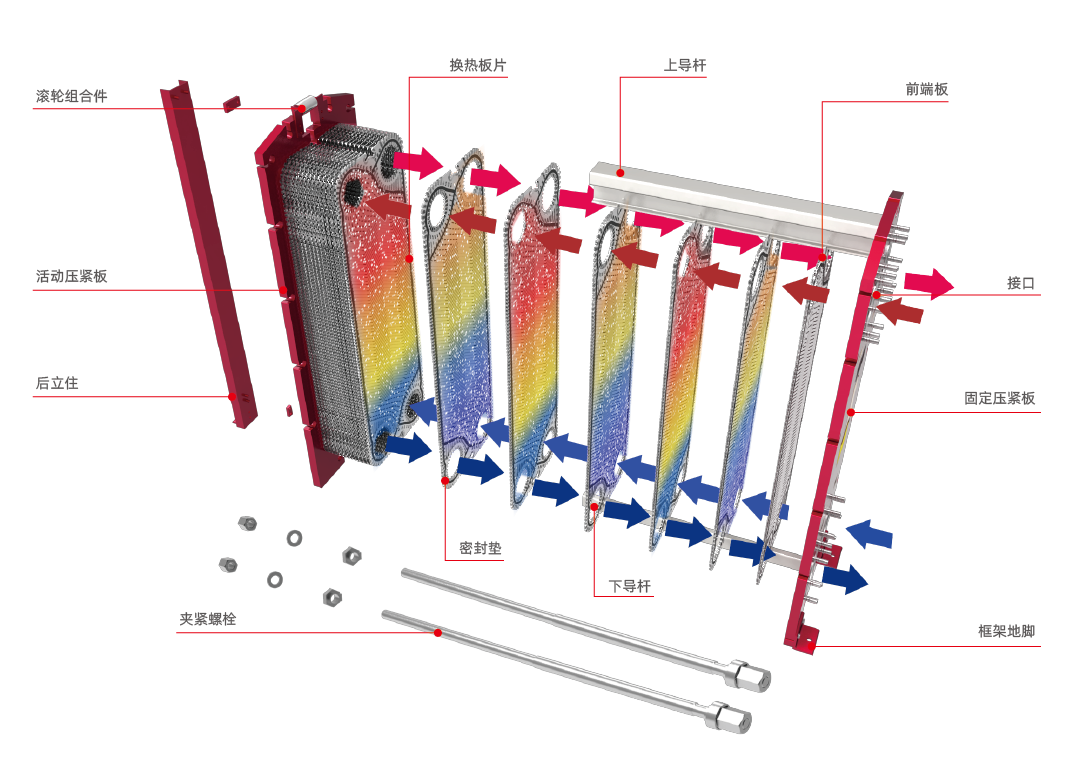

1.一張圖了解墊片式板式換熱器的構成

①　固定壓緊板：作為板式換熱器的固定端，連接上下導桿的一端，為板束提供穩定的安裝基準。

②　上、下導桿：上導桿承擔板片的懸掛與導向作用，下導桿則輔助支撐板片，保證板片在組裝、拆卸時精準對齊，避免偏移。

③　活動壓緊板：可沿導桿滑動，與固定壓緊板配合，通過夾緊螺栓對板束施加均勻壓力，實現密封與拆裝。

④　夾緊螺栓：均勻分布在框架四周，通過擰緊操作將板束夾緊，是實現密封的關鍵受力部件。

⑤　板片：懸掛在固定壓緊板與活動壓緊板之間，連接上下導桿，每塊板片邊緣都配有密封墊片：

2.墊片式板式換熱器的結構設計，直接決定了其高效換熱與可靠密封的核心功能：

①　平行流道與逆流布置：板束形成一系列平行通道，冷熱流體相間進入不同通道，通常采用逆流方式流動，這種布置能最大化流體間的溫差，顯著提升換熱效率。

②　靈活流程配置：板片的組合方式可根據實際需求調整，眾多平行通道能組合成單程或多程流動，適配不同流量、換熱負荷的工況需求。

③　波紋強化換熱：板片表面的波紋使流體在流動中不斷改變方向、形成湍流，破壞流體邊界層，讓熱量傳遞更高效。

④　墊片密封隔離：每塊板片都裝有密封墊片，當板束被夾緊后，墊片會被充分壓縮，在內部介質與大氣之間形成有效屏障，防止介質泄漏到環境中。

⑤　雙重密封防混：角孔周圍形成雙重墊片密封，消除了不同介質之間的相互混合風險，保證了流體輸送的純凈性。

知道了工作原理后，我們來了解日常維護，板式換熱器設備的高效穩定運行，核心在于規范操作與定期維保，既能延長設備使用壽命，又能避免因故障停機影響生產。

（一）日常操作：3 個核心原則，避開 80% 故障

1．啟停必遵“先冷后熱、先低后高”：開機先通冷介質、再通熱介質，壓力 / 溫度逐步提升，嚴禁瞬間滿負荷；蒸汽加熱型需等冷側循環穩定后再通蒸汽。停機先關熱介質、再關冷介質，冬季務必排空介質防凍裂。

2．參數實時盯，異常早預警：緊盯進出口溫度、壓力、壓差（常規壓差 0.02~0.1MPa），壓差升高超 5%、換熱效率下降、出現滲漏 / 異響，立即停機檢查；過濾器前后壓差過大，及時清洗濾網。

3．嚴禁“超壓超溫 + 快開快閉”：嚴格遵循銘牌許用壓力 / 溫度，超壓需裝保護裝置；禁止用快閉閥門，避免水錘沖擊損壞板片和墊片，管路越長、流速越高，閥門操作越要緩慢。

（二）定期維保：三級周期劃分，操作簡單易落地

按設備工況分三級保養，普通工況直接套用，惡劣工況（高雜質、強腐蝕、高溫蒸汽）縮短 1/2 周期：

1．日常維護（每班 / 每日）：檢查設備有無滲漏，復緊夾緊螺栓，確保排氣通暢，做好運行參數記錄；

2．常規保養（3~6 個月）：清洗進出口過濾器，對角均勻復緊螺栓（按廠家扭矩、或現場按預緊狀態劃線），檢查墊片是否老化溶脹，做反沖洗 / 在線清洗除輕度結垢；

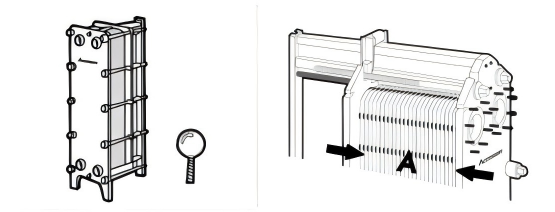

3．年度大修（復雜工況每年）：全拆解設備，深度清洗板片，更換老化 / 破損墊片、腐蝕變形板片，恢復銘牌標注的標準夾緊尺寸，做完水壓試驗驗證密封性后重新組裝。

如果在長期運行中發現設備壓力降大怎么辦？在工業生產、暖通換熱等場景中，板式換熱器是保障生產連續運轉的核心設備，但長期運行中，常見的壓降過大成為困擾運維人員的棘手問題。它不僅會導致泵體能耗飆升、換熱效率下降，嚴重時還會引發停機，增加運維成本。今天，我們就拆解壓降過大的7大核心原因，幫你快速找準根源、高效解決。

很多運維人員遇到壓降過大，第一反應是拆洗板片，但并非所有問題都源于此。結合設備運行狀態，找準核心誘因，才能避免盲目操作、減少停機損失。

①　板片結垢、堵塞（占比超90%）這是最常見的誘因。板式換熱器板間流道狹窄，若介質水質較差，水垢、泥沙等雜質長期附著板片，會堵塞流道、縮小流通空間，導致介質阻力劇增、壓降升高。典型表現為壓差隨運行時間變大，同時換熱效果變差，及時清洗板片即可緩解。建議結合日常運維數據進行分析判定，同時檢查前置過濾、水質等進行交叉核驗。

②　若設備一投運就壓降過大，大概率是介質流速超標。流道設計有固定適配流速，若流量遠超設計值、管道管徑偏小或泵選型偏大，都會導致流速過高，阻力成倍上升。過程中可以結合水泵參數或流量參數進行復核校驗，后期可通過調整閥門開度、優化泵參數緩解。

③　板片選型、流道設計與介質特性不匹配，如流道過淺、波紋過密，對高溫高粘度、含顆粒介質而言，易造成流通受阻、堵塞，導致壓降偏高。需結合介質特性重新選型板片，從根源解決隱患。檢查過濾器進行復核校驗。

④　換熱器前端的Y型過濾器若長期不檢查，會被雜物堵塞，導致介質入口不暢、局部阻力增大，帶動整機壓降升高。只需清洗過濾器、清除雜物，無需拆檢主體即可解決。

⑤　安裝時夾緊尺寸過小，會導致板間流道變窄；板片裝反、錯位，會造成局部堵塞，均會引發壓降升高。重新調整夾緊尺寸、糾正板片位置，即可快速解決。通常在自行組裝不熟練的時候會出現類似情況。

⑥　油類、粘稠液體，或低溫環境下粘度升高的介質，自身流動阻力遠大于水，流經板間流道時壓降自然偏高?？赏ㄟ^加熱介質、選用適配高粘度介質的板片緩解。設備冷啟動時可能會出現類似情況，設備正常運行后粘度會變低，壓力降問題自然解決。

⑦　介質腐蝕、氯離子含量過高，會導致板片腐蝕、變形，使板間流道紊亂、阻力增大，還可能伴隨串液隱患。需定期巡檢，及時更換損壞板片，選用耐腐蝕材質。相對小概率事件，通常伴隨著壓力異常和泄露，及時進行設備維護。

壓力異常判斷是堵塞的原因，如果拆開來發現有污垢和結垢的話不用慌！艾克森手把手教你分垢除垢，看完直接上手快速識別污垢類型，對癥清洗，達到理想效果。

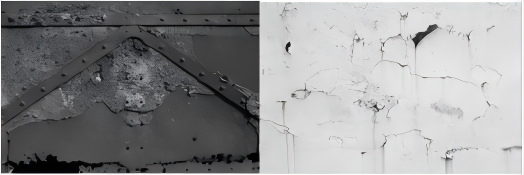

1. 水垢（最常見）：白色/灰白色硬垢，多見于循環水系統，主要成分為碳酸鈣、硫酸鈣，硅酸鹽等硬質水垢，推薦藥劑：檸檬酸、氨基磺酸（不銹鋼板片優先），嚴禁高濃度鹽酸，操作：配液濃度5%–10%，溫度40–60℃，循環2–4小時，中途正反換向切換，清洗后要用干凈水沖凈。

2. 油垢/有機物垢：粘稠、發黑，常見于化工、食品、暖通系統，含油脂、膠體、聚合物，推薦藥劑：氫氧化鈉+表面活性劑，操作：堿洗循環除油→清水沖洗→必要時酸洗除殘留

3. 生物粘泥/藻類：滑膩、有異味，循環水、冷卻塔系統高發，藥劑：非氧化性殺菌劑、生物剝離劑，流程：殺菌剝離→堿洗→清水沖洗

4. 鐵銹/腐蝕產物：紅棕色、粉末狀，水質差或老舊設備易出現，藥劑：檸檬酸+緩蝕劑，流程：沖洗→酸洗→中和→鈍化→純水沖洗

5. 復合型污垢：水垢+油垢+生物膜混合，最難清理，物理+化學復合清洗，適用：多年未洗、板片堵塞嚴重，停機泄壓，標記板片順序，拆解板片，高壓水沖洗（壓力≤5MPa），專用藥液浸泡，軟毛刷輕刷，禁止鋼絲球，清水沖凈、晾干、回裝、試壓

板式換熱器設備原理、日常操作維護、清洗簡單的介紹如下，如果你遇到類似的問題可以聯系我們，同時我們也為其他的進口品牌提供現場服務。
